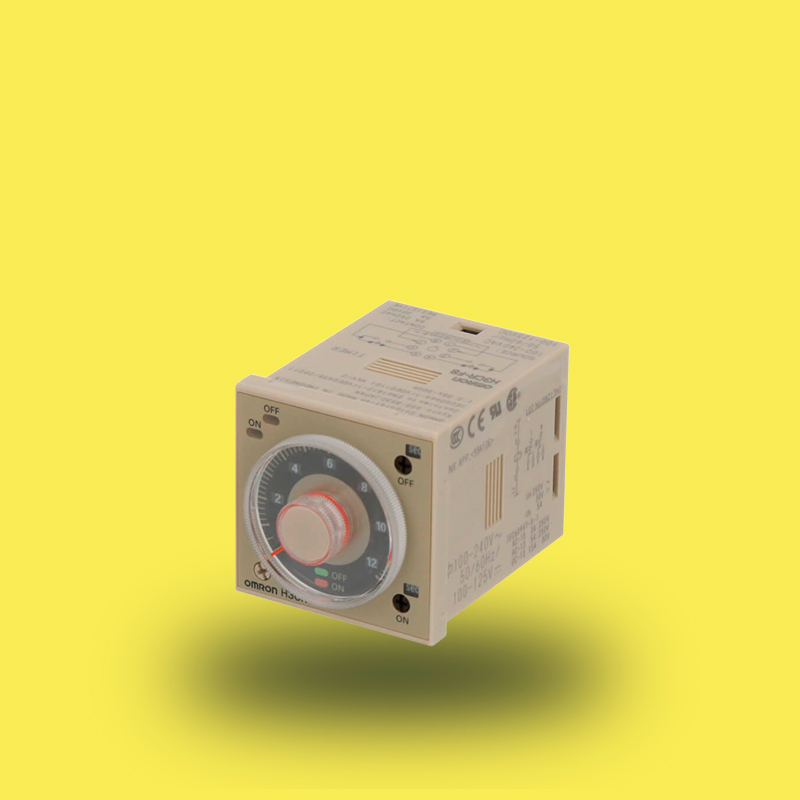

Serie: H3CR-F8
Tipo de temporizador: Twin Timer (Flicker OFF start)
Formato: 48 × 48 mm (DIN 1/16)
Modos de operación: Flicker OFF start (tiempo ON y OFF ajustables por separado)
Rango de tiempo: 0.05 s a 300 h (18 rangos seleccionables)
Salida de control: Relé DPDT (2 contactos inversores)
Capacidad de contacto:
– Resistiva: 5 A a 250 VCA / 30 VCC
– Mínima carga: 10 mA a 5 VCC
Tensión de alimentación: 100–240 VCA (50/60 Hz) / 100–125 VCC
Consumo de energía:
– CA: 2 VA máx. (relé ON), 1.3 VA (relé OFF)
– CC: 1.6 W máx. (relé ON), 1.1 W (relé OFF)
Conexión: Base de 8 pines (enchufable)
Precisión del tiempo de operación: ±0.2% FS máx. (±0.2% ±10 ms en rangos de 1.2 s a 3 s)
Error de ajuste: ±5% FS ±50 ms máx.
Tiempo de reinicio: 0.1 s máx.
Resistencia dieléctrica: 2000 VCA entre partes activas y metálicas expuestas
Resistencia a impactos: 980 m/s² (destrucción), 98 m/s² (malfunción)
Resistencia a vibraciones: 10–55 Hz, 0.75 mm (destrucción), 0.5 mm (malfunción)
Temperatura de funcionamiento: –10 °C a +55 °C
Humedad relativa: 35% a 85%
Grado de protección: IP40 (panel), IP50 (cuerpo)
Normativas: CE, UL, CSA, EN 61812-1
Ventajas principales:
Temporizador tipo twin con tiempos ON y OFF independientes
Alta precisión y estabilidad frente a variaciones de tensión y temperatura
Compatible con alimentación tanto en CA como en CC
Salida de relé DPDT para mayor flexibilidad de control
Diseño compacto y fácil de instalar
Aplicaciones típicas:
Control de ciclos de encendido/apagado en maquinaria
Sistemas de parpadeo o señalización intermitente
Automatización de procesos industriales
Temporización de seguridad o secuencias repetitivas
