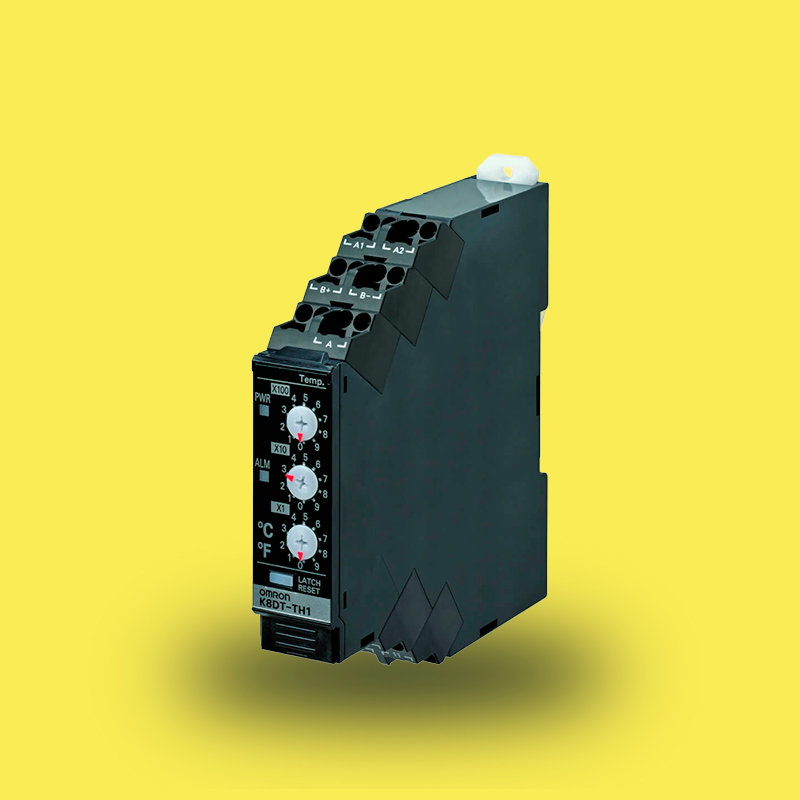

Serie: K8DT-TH
Tipo de entrada:
Termopares: K, J, T, E
Termómetros de resistencia: Pt100, Pt1000
Rango de ajuste: 0 a 999 °C (incrementos de 1 °C)
Tipo de salida: Transistor (1 salida)
Tensión de alimentación: 24 V CA/CC (50/60 Hz)
Consumo de energía: 2.1 VA máx. / 1.2 W máx.
Tensión de aislamiento nominal: 253 V CA
Precisión de medición: ±1 % del rango o ±4 °C (el mayor de ambos)
Histéresis: 2 °C
Indicadores LED:
Verde: alimentación (PWR)
Rojo: alarma (ALM)
Ciclo de muestreo: 100 ms
Método de configuración: 3 interruptores DIP rotativos
Montaje: Carril DIN (35 mm)
Conexión: Terminales Push-In Plus
Tamaño de cable compatible: 0.25 a 1.5 mm² (AWG 24 a 16)
Temperatura de funcionamiento: –20 °C a +60 °C
Humedad relativa: 25 % a 85 % (sin condensación)
Altitud máxima: 2000 m
Grado de protección: IP20
Material de la carcasa: PC (UL 94 V-0)
Certificaciones: UL, CE, RoHS, EN 61010-1, EN 61326-1
Ventajas principales:
Compatible con múltiples tipos de sensores de temperatura
Configuración precisa y rápida mediante interruptores rotativos
Salida de transistor para conmutación rápida y sin desgaste mecánico
Diseño compacto que ahorra espacio en el panel
Terminales Push-In Plus para instalación sin herramientas
Indicadores LED para diagnóstico visual inmediato
Aplicaciones típicas:
Protección térmica de resistencias calefactoras
Monitoreo de temperatura en maquinaria industrial
Control de procesos térmicos en hornos o cámaras
Alarmas de sobretemperatura en cuadros eléctricos
Supervisión de temperatura en sistemas HVAC
