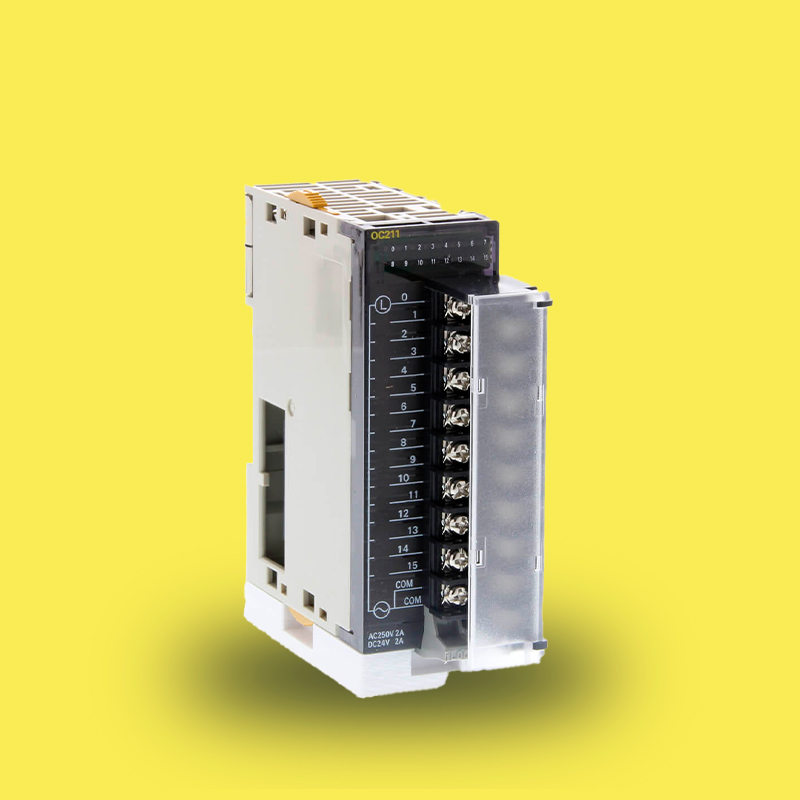

Serie: CJ1W
Tipo de módulo: Salidas digitales (relé)
Número de salidas digitales: 16
Tipo de salida: Relé (contacto normalmente abierto)
Voltaje permitido en salida: 5 a 250 V (CA o CC)
Corriente máxima de salida: 2 A por punto (máx. 8 A por unidad)
Capacidad de conmutación máxima:
2 A a 250 VCA (cosφ = 1)
2 A a 250 VCA (cosφ = 0.4)
2 A a 24 VCC
Capacidad mínima de conmutación: 1 mA a 5 VCC
Tipo de relé: NY-24W-K-IE (no reemplazable)
Vida útil del relé:
Eléctrica: 150,000 operaciones (24 VCC resistiva) / 100,000 operaciones (250 VCA inductiva)
Mecánica: 20,000,000 operaciones
Tiempo de respuesta:
ON: ≤ 15 ms
OFF: ≤ 15 ms
Número de circuitos: 16 puntos por común (1 circuito común)
Resistencia de aislamiento: ≥ 20 MΩ (a 500 VDC)
Resistencia dieléctrica: 2,000 VCA por 1 minuto (10 mA máx.)
Consumo interno de corriente:
110 mA a 5 VDC máx.
96 mA a 24 VDC máx. (6 mA × número de puntos activos)
Conexión de E/S: Terminales de tornillo (conector M3)
Número de conectores de E/S: 1
Certificaciones: CE, UL, RoHS
Compatibilidad: Controladores CJ1, CJ2, NJ
Ventajas principales:
Salidas por relé para control directo de cargas
Alta capacidad de conmutación por punto
Terminales de tornillo para conexión segura
Compatible con sistemas modulares CJ
Ideal para cargas resistivas e inductivas
Aplicaciones típicas:
Control de válvulas, motores y actuadores
Automatización de maquinaria
Sistemas de control distribuido
Salidas discretas en procesos industriales
