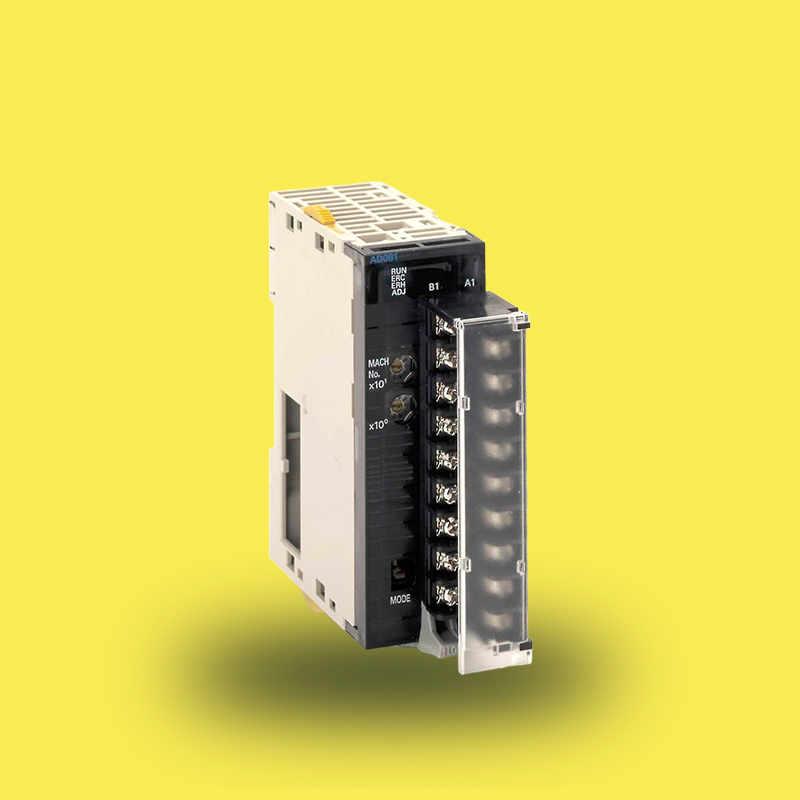

Serie: CJ1W
Tipo de módulo: Entradas analógicas
Número de entradas analógicas: 8
Tipo de señal de entrada:
Voltaje: ±10 V, 0–10 V, 0–5 V, 1–5 V
Corriente: 4–20 mA
Resolución: 13 bits (1/8000)
Impedancia de entrada:
Voltaje: ≥ 1 MΩ
Corriente: 250 Ω
Conversión A/D: 4000 ms por unidad
Funciones adicionales:
Procesamiento de valor medio (buffer configurable)
Detección de desconexión de entrada
Ajuste de offset y ganancia
Tipo de aislamiento: Aislado digitalmente entre señales de E/S y CPU (no entre canales)
Conexión de E/S: Terminales de tornillo (conector MIL desmontable)
Consumo de corriente: 520 mA máx. a 5 VDC
Certificaciones: CE, UL, RoHS
Compatibilidad: Controladores CJ1, CJ2, NJ
Ventajas principales:
Alta resolución para adquisición precisa de señales analógicas
Compatible con múltiples rangos de voltaje y corriente
Funciones avanzadas como promedio, detección de desconexión y ajuste de ganancia
Conector MIL para cableado rápido y ordenado
Ideal para sistemas de control y monitoreo de procesos
Aplicaciones típicas:
Lectura de sensores analógicos (temperatura, presión, nivel)
Control de procesos industriales
Supervisión de variables físicas en tiempo real
Integración en sistemas modulares CJ
