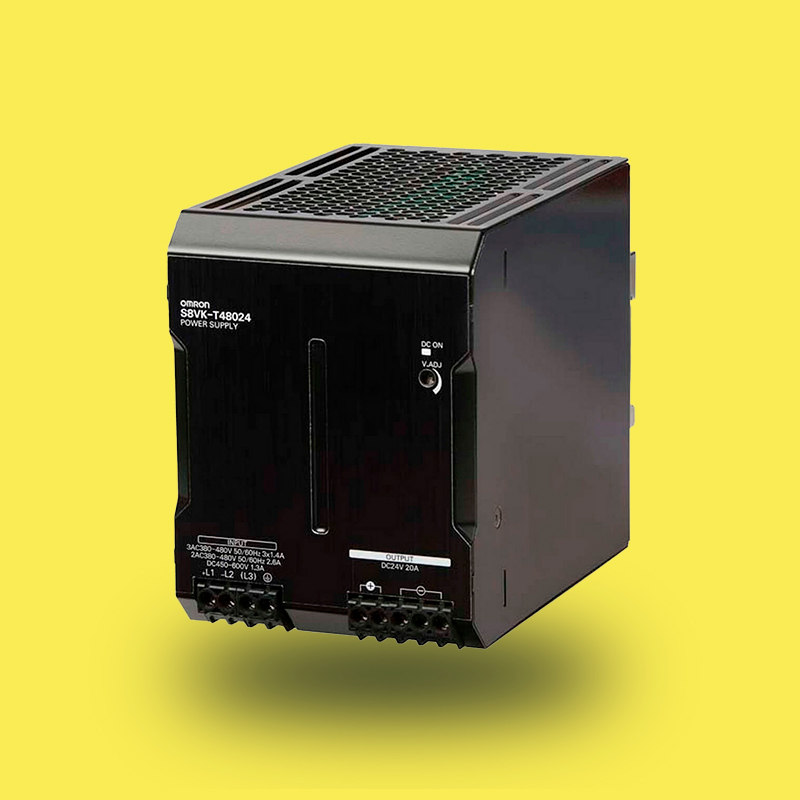

Serie: S8VK-T
Potencia nominal: 480 W
Tensión de salida: 24 V CC
Corriente de salida: 20 A
Tensión de salida ajustable: 24 a 29.5 V CC
Tensión de entrada: 380–480 V CA (trifásica o bifásica) / 450–600 V CC
Rango de entrada permitido: 340–576 V CA (2 fases), 320–576 V CA (3 fases), 450–810 V CC
Frecuencia de entrada: 47–63 Hz
Corriente de entrada típica: 0.8 A (a 400 V CA trifásico)
Eficiencia típica: 93 %
Corriente de irrupción: 4 A (a 25 °C)
Tiempo de arranque: 500 ms típ.
Tiempo de retención: 40 ms típ.
Ondulación: 30 mV (pico a pico) máx.
Variación por entrada estática: 0.5 % máx.
Variación por carga estática: 1.5 % máx.
Variación por temperatura: 0.05 %/°C máx.
Protección contra sobrecarga: Sí (reinicio automático)
Protección contra sobretensión: Sí (requiere reinicio manual)
Operación en paralelo: Sí (hasta 2 unidades)
Operación en serie: Sí (hasta 2 unidades con diodo externo)
Aislamiento eléctrico: Entrada ↔ salida: 3 kV CA / Entrada ↔ tierra: 2.5 kV CA / Salida ↔ tierra: 1 kV CA
Resistencia de aislamiento: ≥ 100 MΩ a 500 V CC
Temperatura de funcionamiento: –40 °C a +70 °C
Humedad relativa: Hasta 95 % (sin condensación)
Resistencia a vibraciones: 10–55 Hz, 0.375 mm, 2 h en 3 direcciones
Resistencia a impactos: 150 m/s², 3 veces en 6 direcciones
Grado de protección: IP20
Montaje: Carril DIN
Conexión: Terminales roscados
Ventajas principales:
Compatible con alimentación trifásica, bifásica y continua
Alta eficiencia energética (93 %)
Diseño robusto y compacto para montaje en carril DIN
Protección contra sobrecarga y sobretensión
LED indicador de estado de salida
Operación en paralelo o en serie para mayor flexibilidad
Aplicaciones típicas:
Automatización industrial
Paneles de control eléctricos
Sistemas de instrumentación y sensado
Equipos de maquinaria y robótica
Aplicaciones en entornos con alimentación trifásica
