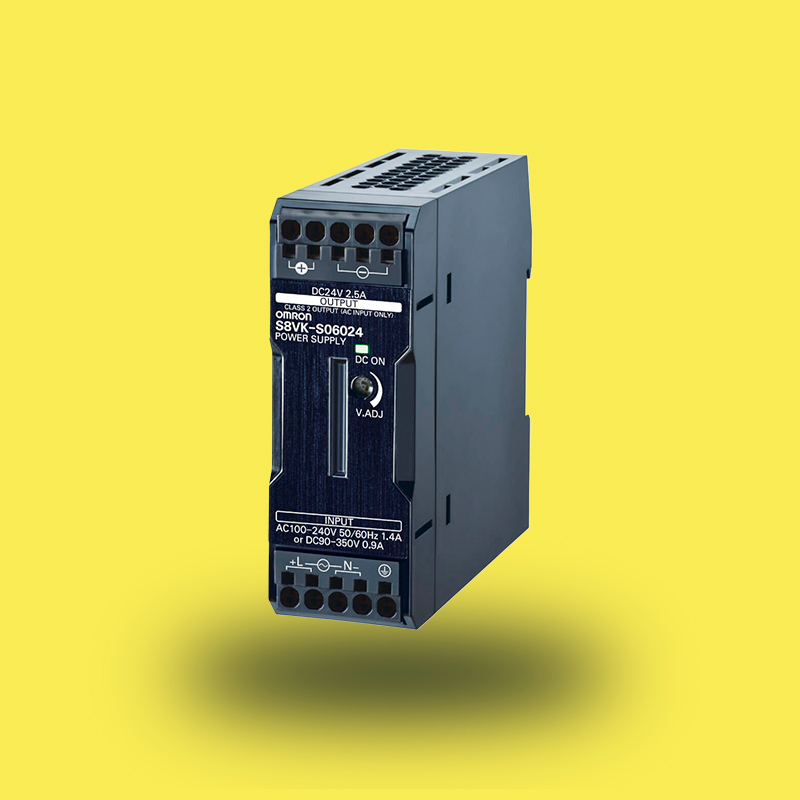

Serie: S8VK-S
Tipo: Fuente de alimentación conmutada
Potencia nominal: 60 W
Tensión de salida: 24 V CC
Corriente de salida: 2.5 A
Tensión de salida ajustable: 21.6 a 28 V (con potenciómetro V.ADJ)
Tensión de entrada nominal: 100–240 V CA (50/60 Hz)
Rango de entrada permitido: 85–264 V CA / 90–350 V CC
Frecuencia de entrada: 47–450 Hz
Corriente de entrada típica:
1.1 A (a 115 V CA)
0.66 A (a 230 V CA)
Eficiencia típica:
87 % (a 115 V CA)
89 % (a 230 V CA)
Corriente de irrupción:
16 A (a 115 V CA)
32 A (a 230 V CA)
Tiempo de arranque: Máx. 1000 ms
Tiempo de retención:
20 ms (a 115 V CA)
95 ms (a 230 V CA)
Protecciones:
Sobrecarga (reinicio automático)
Sobretensión (requiere reinicio manual)
Operación en paralelo: Sí (hasta 2 unidades)
Operación en serie: Sí (hasta 2 unidades con diodo externo)
Montaje: Carril DIN
Tipo de conexión: Terminales Push-In Plus
Tipo de carcasa: Cerrada
Grado de protección: IP20 (según EN/IEC 60529)
Temperatura de funcionamiento: –40 °C a +70 °C
Altitud máxima de operación: 3000 m
Resistencia a vibraciones: 10–55 Hz, 5 G máx.
Resistencia a impactos: 150 m/s² (3 veces en 6 direcciones)
MTBF: ≥ 135.000 horas
Ventajas principales:
Diseño ultracompacto ideal para cuadros eléctricos pequeños
Alta eficiencia energética y bajo consumo
Terminales Push-In Plus para conexión rápida y segura
Amplio rango de temperatura de operación (–40 a +70 °C)
Alta resistencia a vibraciones e impactos
Compatible con operación en paralelo o en serie
Aplicaciones típicas:
Automatización industrial
Paneles de control eléctricos
Sistemas de instrumentación y sensado
Equipos de maquinaria y robótica
Aplicaciones en entornos exigentes con espacio limitado
